[렛유인 KDC 교육] 반도체 장비 2일차 : 진공 제어와 Load Lock(LL) 메커니즘

1. Load Lock(LL)의 정의와 역할

지난 1차시에서 다룬 EFEM이 대기압(ATM) 상태라면, TM과 PM은 고진공(Vacuum) 상태를 유지해야 한다. 이 극단적인 압력 차이를 연결하는 완충 구간이 바로 Load Lock(LL) Chamber다.

LL은 단순히 웨이퍼가 지나가는 통로가 아니라, 다음 3가지 핵심 기능을 수행하는 복합 모듈이다.

1. Buffer Module (완충): 양쪽에 Slot Valve가 있어 대기압과 진공 사이에서 압력을 조절하며 웨이퍼를 이송한다. Slot Valve를 통해 대기압 구간(EFEM)과 진공 구간(TM)을 물리적으로 격리한다. 한쪽 밸브가 열릴 때 다른 쪽은 반드시 닫혀 있어야 하며, 이를 통해 압력 균형을 조절하며 웨이퍼를 이송한다.
2. Cooling Module (냉각): 공정을 마친 고온의 웨이퍼를 식혀준다. 주로 PCW(냉각수)를 순환시키거나 가스를 주입하는 방식을 사용한다.
3. Pre-Heating Module (예열): 반대로 고온 공정(PM)으로 들어가기 전, 웨이퍼 온도를 미리 60~70% 수준으로 올려준다. 이는 챔버 내 온도 도달 시간을 단축시켜 생산성(Throughput)을 확보하기 위함이다.

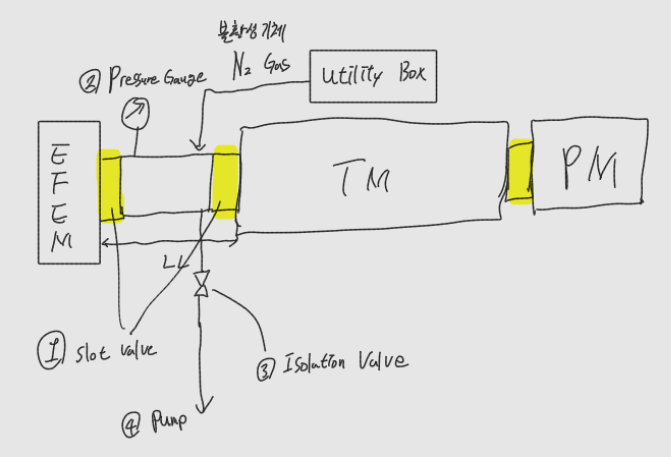

LL의 위치와 LL의 구성요소

2. 진공(Vacuum)의 범위와 목적

반도체 공정에서 진공 환경은 필수적이다. 파티클 제어, 산화 방지, 플라즈마 형성 등이 모두 진공 상태에서 이루어지기 때문이다. 엔지니어링 관점에서 진공도는 다음과 같이 구분한다.

• 표준 대기압 (1 atm): 760 Torr
• 저진공 (Low Vacuum): 760 ~ 1 Torr
• 중진공 (Medium Vacuum): 1 ~ 10^(-3) Torr
• 고진공 (High Vacuum): 10^(-3) ~ 10^(-7) Torr (TM/PM 영역)
• 초고진공 (Ultra High Vacuum): 10^(-10) Torr 이하

3. Pumping Sequence (ATM -> VAC)

LL 챔버를 대기압에서 진공으로 만드는 과정이다. 단순히 펌프를 가동하는 것이 아니라

Slow Vacuum -> Fast Vacuum -> Base Pressure의 3단계 시퀀스로 진행된다.

초기에 Slow Vacuum을 수행하는 이유는 크게 두 가지다.

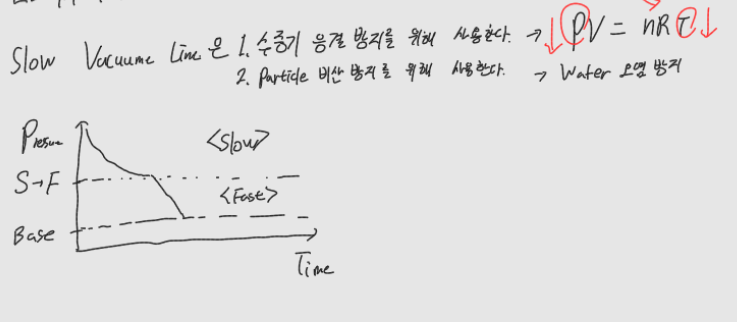

Slow Vacuum Line을 사용하는 이유와 압력,시간 그래프

1. 응결(Condensation) 방지: 이상기체 상태방정식(PV=nRT)에 따라 부피가 일정한 챔버 내 압력이 급격히 떨어지면 온도 또한 급강하한다. 이때 단열 팽창으로 인해 공기 중 수분이 얼어붙는 Ice Ball 현상이 발생할 수 있다. 이는 장비 손상 및 웨이퍼 오염의 직접적 원인이 된다.
2. 난류 억제: 급격한 배기는 난류(Turbulence)를 유발하여 챔버 바닥의 파티클을 비산시킨다.

따라서 LL에는 주로 대용량 처리가 가능한 Dry Pump를 사용하며, 목표 진공도에 도달할 때까지 속도를 제어한다.

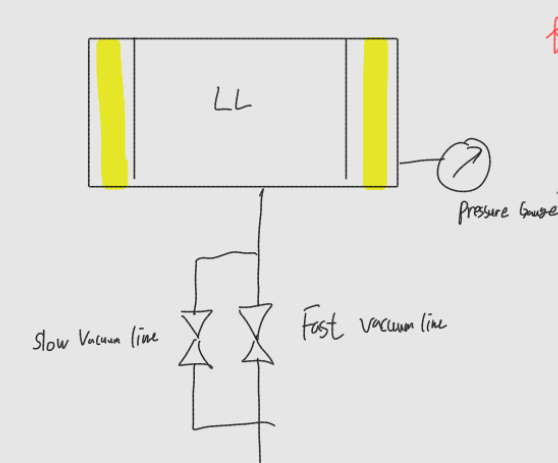

Pumping System

4. Venting Sequence (VAC -> ATM)

진공 상태인 LL을 다시 대기압으로 복구하는 과정이다. 산화 방지를 위해 일반 공기 대신 질소(N2)를 사용한다.

이 과정 역시 Slow Venting -> Fast Venting 순서로 진행된다

여기서 핵심적인 역할을 하는 부품이 Regulator(레귤레이터)다.

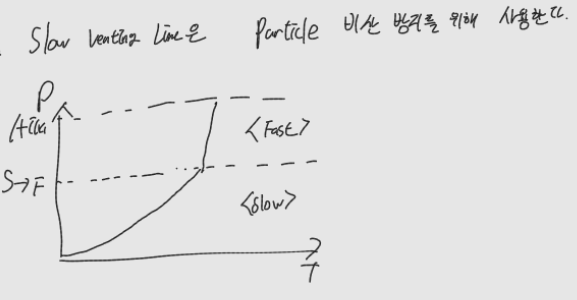

Slow venting Line의 존재 이유와 압력.시간 그래프

• Regulator의 역할: 유틸리티(Utility) 라인에서 공급되는 고압의 N2 가스를 공정 조건에 맞는 압력으로 감압하여 일정하게 공급해 준다.
• Venting 메커니즘: Regulator를 거쳐 압력이 조절된 N2 가스는 Slow Vent 라인을 통해 챔버 내부로 부드럽게 주입된다(Soft Vent). 만약 Regulator 없이 고압 가스가 직분사된다면, 챔버 내부에서 강력한 와류가 발생하여 바닥의 파티클들이 웨이퍼 위로 비산되는 심각한 오염 이슈를 초래할 것이다.

진공 상태의 챔버에 고압 가스를 급격히 주입하면 내부 와류가 발생하여 파티클이 웨이퍼 표면에 안착될 위험이 있다. 이를 방지하기 위해 초기에는 압력을 서서히 올리는 Soft Vent 제어가 필수적이다.



Venting System
