1. 들어가며



이번학기에 반도체 스터디를 시작하게 되었습니다. 시작한지는 꽤 됐는데 이런저런 일로 바쁘다보니 글을 이제야 쓰게 되었습니다.

1주차 주제는 반도체를 공부할 때 가장 먼저 접하게 되는 기초 물성입니다. 또한 제가 전공을 배울때 흥미를 느끼게 해 반도체의 길을 가고싶게 해준 부분이기도 합니다.



이번 주차에서는 Silicon의 기본 특성부터 Energy Band, Doping, Carrier, Carrier Transport, Mobility까지 이어지는 내용을 정리했습니다.

전공 수업에서 한 번씩 접했던 내용이지만, 다시 정리해보니 이 개념들은 단순한 기초 이론이 아니라 이후에 배우게 될 PN Junction, MOSFET, 반도체 공정, 소자 특성 해석의 기반이 되는 내용이었습니다.

반도체 소자를 이해하려면 전류가 왜 흐르는지, 왜 특정 조건에서는 흐르지 않는지, 도핑을 하면 무엇이 달라지는지, 전기장과 농도 차이가 캐리어 이동에 어떤 영향을 주는지를 설명할 수 있어야 합니다.

이번 글에서는 1주차에 공부한 반도체 기초 물성을 Silicon, Energy Band, Doping, Carrier, Carrier Transport, Mobility 순서로 정리하겠습니다.

반도체 기초 물성은 단순 암기 내용이 아니라, 소자와 공정을 해석하기 위한 기본 언어입니다.

2. Silicon. 왜 반도체의 대표 재료는 Si?

반도체를 공부하면 가장 먼저 등장하는 재료는 대부분 Silicon, 즉 실리콘입니다. Silicon은 보통 \( \text{Si} \)로 표기합니다.

물론 \( \text{Ge} \), \( \text{GaAs} \), \( \text{GaN} \), \( \text{SiC} \)와 같은 다양한 반도체 재료도 존재하지만, 현재 집적회로 산업의 중심에는 여전히 \( \text{Si} \)가 있습니다.

\( \text{Si} \)가 반도체 재료로 널리 사용되는 이유는 여러 가지입니다.

첫째, \( \text{Si} \)는 지구상에서 매우 풍부한 원소입니다. 원재료 확보가 쉽고, 대량 생산 측면에서 경제성이 좋습니다.

둘째, \( \text{Si} \)는 고품질 산화막인 \( \text{SiO}_2 \)를 쉽게 형성할 수 있습니다. 이 점은 MOSFET 구조에서 매우 중요합니다. Gate Oxide는 MOSFET의 동작을 결정하는 핵심 부분인데, \( \text{Si} \)는 안정적인 산화막을 만들 수 있기 때문에 집적회로 제작에 적합합니다.

셋째, \( \text{Si} \)는 열적 안정성이 좋습니다. \( \text{Si} \)의 녹는점은 약 \( 1414\,^\circ\text{C} \)입니다. 반도체 공정은 고온에서 진행되는 경우가 많기 때문에, 열적으로 안정적인 재료라는 점은 큰 장점입니다.

넷째, \( \text{Si} \)는 양산성이 좋습니다. 반도체 산업에서는 성능뿐만 아니라 수율, 공정 안정성, 생산 비용이 중요합니다. \( \text{Si} \)는 오랜 기간 공정 기술이 축적되어 있어 대량 생산에 적합합니다.

정리하면, \( \text{Si} \)는 단순히 흔하고 저렴한 재료가 아니라 산화막 형성, 열적 안정성, 공정 안정성, 양산성 측면에서 모두 장점을 가진 재료입니다.



3. Silicon의 결정 구조와 주요 전기적 특성

\( \text{Si} \)의 결정 구조는 Diamond Structure입니다.

Diamond Structure는 FCC 구조를 기반으로 하며, 각 \( \text{Si} \) 원자는 주변의 4개 \( \text{Si} \) 원자와 공유 결합을 형성합니다. 이 공유 결합 구조가 \( \text{Si} \)의 전기적 특성을 이해하는 출발점이 됩니다.

\( \text{Si} \)의 대표적인 물성은 다음과 같습니다.

결정 구조: Diamond Structure
격자 상수: \( a = 5.43\,\text{\AA} \)
원자 밀도: \( 5 \times 10^{22}\,\text{atoms}/\text{cm}^3 \)
에너지 밴드갭: \( E_g = 1.12\,\text{eV} \)
밴드갭 특성: Indirect Bandgap
유전 상수: \( \varepsilon_r = 11.7 \)
진성 캐리어 농도: \( n_i = 1.5 \times 10^{10}\,\text{cm}^{-3} \) at \( 300\,\text{K} \)
전자 이동도: \( \mu_n = 1350\,\text{cm}^2/(\text{V}\cdot\text{s}) \)
정공 이동도: \( \mu_p = 480\,\text{cm}^2/(\text{V}\cdot\text{s}) \)

여기서 눈에 띄는 부분은 전자 이동도와 정공 이동도의 차이입니다.

\( \text{Si} \)에서 전자 이동도는 \( \mu_n = 1350\,\text{cm}^2/(\text{V}\cdot\text{s}) \), 정공 이동도는 \( \mu_p = 480\,\text{cm}^2/(\text{V}\cdot\text{s}) \)입니다.

즉, 같은 전기장이 가해졌을 때 전자가 정공보다 더 빠르게 이동합니다.

이 차이는 나중에 MOSFET을 공부할 때도 중요하게 연결됩니다. 일반적으로 NMOS가 PMOS보다 전류 구동 능력이 큰 이유도 전자 이동도가 정공 이동도보다 크다는 점과 관련이 있습니다.



4. Energy Band: 반도체를 에너지 관점에서 이해하기

4-1. Energy Band가 생기는 이유

고립된 원자 하나만 생각하면 전자가 가질 수 있는 에너지는 불연속적인 에너지 준위로 존재합니다.

하지만 원자들이 모여 결정을 이루면 상황이 달라집니다.

\( \text{Si} \) 원자들이 공유 결합을 하며 가까워지면, 파울리 배타 원리에 의해 각 전자의 에너지 준위가 조금씩 분리됩니다. 원자 수가 매우 많아지면 이 분리된 에너지 준위들이 거의 연속적인 띠처럼 보이게 됩니다.

이것이 Energy Band입니다.

반도체에서 중요한 Energy Band는 크게 두 가지입니다.

• Valence Band는 전자가 결합에 참여하고 있는 에너지 영역입니다.
• Conduction Band는 전자가 자유롭게 이동하며 전류에 기여할 수 있는 에너지 영역입니다.

두 밴드 사이의 에너지 차이를 Bandgap Energy라고 하며, 보통 \( E_g \)로 표현합니다.

\[
E_g = E_C - E_V
\]

여기서 \( E_C \)는 Conduction Band의 하단 에너지이고, \( E_V \)는 Valence Band의 상단 에너지입니다.

4-2. 도체, 반도체, 절연체의 차이

재료가 전기를 잘 통하는지 여부는 Energy Band 구조와 밀접한 관련이 있습니다.

Conductor는 밴드갭이 없거나 Conduction Band와 Valence Band가 겹쳐 있어 전류가 잘 흐릅니다.
Insulator는 밴드갭이 매우 커서 전자가 Conduction Band로 이동하기 어렵습니다. 일반적으로 절연체의 Bandgap은 약 \( 5\,\text{eV} \) 이상으로 볼 수 있습니다.
Semiconductor는 도체와 절연체의 중간 정도에 해당하는 적절한 밴드갭을 가지고 있습니다. 이 때문에 외부 조건에 따라 전류 흐름을 조절할 수 있습니다.

반도체에서 외부 에너지가 공급되면 전자가 Valence Band에서 Conduction Band로 이동할 수 있습니다. 이때 Conduction Band에는 자유 전자가 생기고, Valence Band에는 전자가 빠져나간 빈자리인 정공이 생깁니다.

이 전자와 정공의 쌍을 Electron-Hole Pair, 즉 EHP라고 합니다.

반도체가 소자로 사용될 수 있는 이유는 바로 이 점에 있습니다.

전류가 항상 잘 흐르는 도체라면 스위칭이 어렵고, 전류가 거의 흐르지 않는 절연체라면 신호 전달이 어렵습니다. 반도체는 외부 조건에 따라 전류를 조절할 수 있기 때문에 전자 소자의 핵심 재료가 됩니다.



5. Fermi Level: 전자가 채워질 확률의 기준

Fermi Level, 즉 페르미 레벨 \( E_F \)은 전자가 채워질 확률이 \( 50\% \)인 에너지 준위입니다.

간단히 말하면, 전자가 어느 에너지 위치까지 주로 채워져 있는지를 나타내는 기준선으로 볼 수 있습니다.

Fermi Level을 기준으로 전자의 존재 확률은 다음과 같이 이해할 수 있습니다.

• \( E < E_F \)이면 전자가 존재할 확률이 높습니다.
• \( E > E_F \)이면 전자가 비어 있을 확률이 높습니다.

진성 반도체에서는 전자와 정공의 수가 같습니다. 따라서 Fermi Level은 Bandgap의 가운데 근처에 위치합니다.

진성 반도체의 Fermi Level은 근사적으로 다음과 같이 표현할 수 있습니다.

\[
E_F \approx \frac{E_C + E_V}{2}
\]

Fermi Level은 도핑을 이해할 때 매우 중요합니다.

N형 반도체에서는 Fermi Level이 Conduction Band 쪽으로 올라가고, P형 반도체에서는 Valence Band 쪽으로 내려갑니다.

따라서 Fermi Level의 위치를 보면 해당 반도체가 N형 성향인지 P형 성향인지 판단할 수 있습니다.



6. Doping: 반도체의 전기적 특성을 조절하는 방법

순수한 \( \text{Si} \)는 상온에서 생성되는 Electron-Hole Pair의 수가 매우 적습니다.

\( \text{Si} \)의 진성 캐리어 농도는 다음과 같습니다.

\[
n_i = 1.5 \times 10^{10}\,\text{cm}^{-3}
\]

반면 \( \text{Si} \)의 원자 밀도는 다음과 같습니다.

\[
5 \times 10^{22}\,\text{atoms}/\text{cm}^3
\]

두 값을 비교하면, 순수한 \( \text{Si} \)에서 전류에 참여할 수 있는 캐리어의 수는 매우 적다는 것을 알 수 있습니다. 따라서 순수한 \( \text{Si} \)는 소자에 바로 사용하기에는 전도성이 부족합니다.

이 문제를 해결하기 위해 사용하는 방법이 Doping입니다.

Doping은 \( \text{Si} \) 결정 안에 불순물을 넣어 전자 또는 정공의 농도를 의도적으로 조절하는 과정입니다. 도핑을 통해 반도체는 N형 또는 P형 특성을 가지게 됩니다.



6-1. N-type Semiconductor

N형 반도체는 \( \text{Si} \)에 15족 원소를 넣어 만듭니다.

대표적인 15족 도핑 원소는 Phosphorus, Arsenic, Antimony입니다. 각각 \( \text{P} \), \( \text{As} \), \( \text{Sb} \)로 표현합니다.

\( \text{Si} \)는 최외각 전자가 4개이기 때문에 주변 \( \text{Si} \) 원자 4개와 공유 결합을 형성합니다. 그런데 15족 원소는 최외각 전자가 5개입니다.

따라서 \( \text{Si} \) 결정 안에 15족 원소가 들어오면 공유 결합에 참여하고도 전자 하나가 남습니다. 이 남는 전자는 비교적 쉽게 Conduction Band로 이동할 수 있습니다.

따라서 N형 반도체에서는 전자가 다수 캐리어가 됩니다.

N형 반도체의 특징은 다음과 같습니다.

도핑 원소: 15족 원소, \( \text{P} \), \( \text{As} \), \( \text{Sb} \)
다수 캐리어: Electron
소수 캐리어: Hole
Dopant 역할: Donor

N형 반도체에서 도핑 원소는 전자를 제공하기 때문에 Donor라고 부릅니다.



6-2. P-type Semiconductor

P형 반도체는 \( \text{Si} \)에 13족 원소를 넣어 만듭니다.

대표적인 13족 도핑 원소는 Boron, Aluminum, Gallium입니다. 각각 \( \text{B} \), \( \text{Al} \), \( \text{Ga} \)로 표현합니다.

13족 원소는 최외각 전자가 3개입니다. 따라서 \( \text{Si} \) 결정 안에 들어오면 공유 결합을 완성하기 위해 전자 하나가 부족한 상태가 됩니다. 이 부족한 자리는 정공처럼 행동합니다.

따라서 P형 반도체에서는 정공이 다수 캐리어가 됩니다.

P형 반도체의 특징은 다음과 같습니다.

도핑 원소: 13족 원소, \( \text{B} \), \( \text{Al} \), \( \text{Ga} \)
다수 캐리어: Hole
소수 캐리어: Electron
Dopant 역할: Acceptor

P형 반도체에서 도핑 원소는 전자를 받아들이는 역할을 하기 때문에 Acceptor라고 부릅니다.



6-3. 도핑 농도와 Energy Band 변화

도핑 농도는 일반적으로 다음 범위에서 사용됩니다.

\[
10^{14} \sim 10^{20}\,\text{cm}^{-3}
\]

Light Doping은 보통 다음 범위입니다.

\[
10^{14} \sim 10^{17}\,\text{cm}^{-3}
\]

Heavy Doping은 보통 다음 범위입니다.

\[
10^{18} \sim 10^{20}\,\text{cm}^{-3}
\]

\( \text{Si} \)의 진성 캐리어 농도 \( n_i \)가 \( 1.5 \times 10^{10}\,\text{cm}^{-3} \) 수준이라는 점을 생각하면, 도핑이 캐리어 농도를 얼마나 크게 바꾸는지 알 수 있습니다.

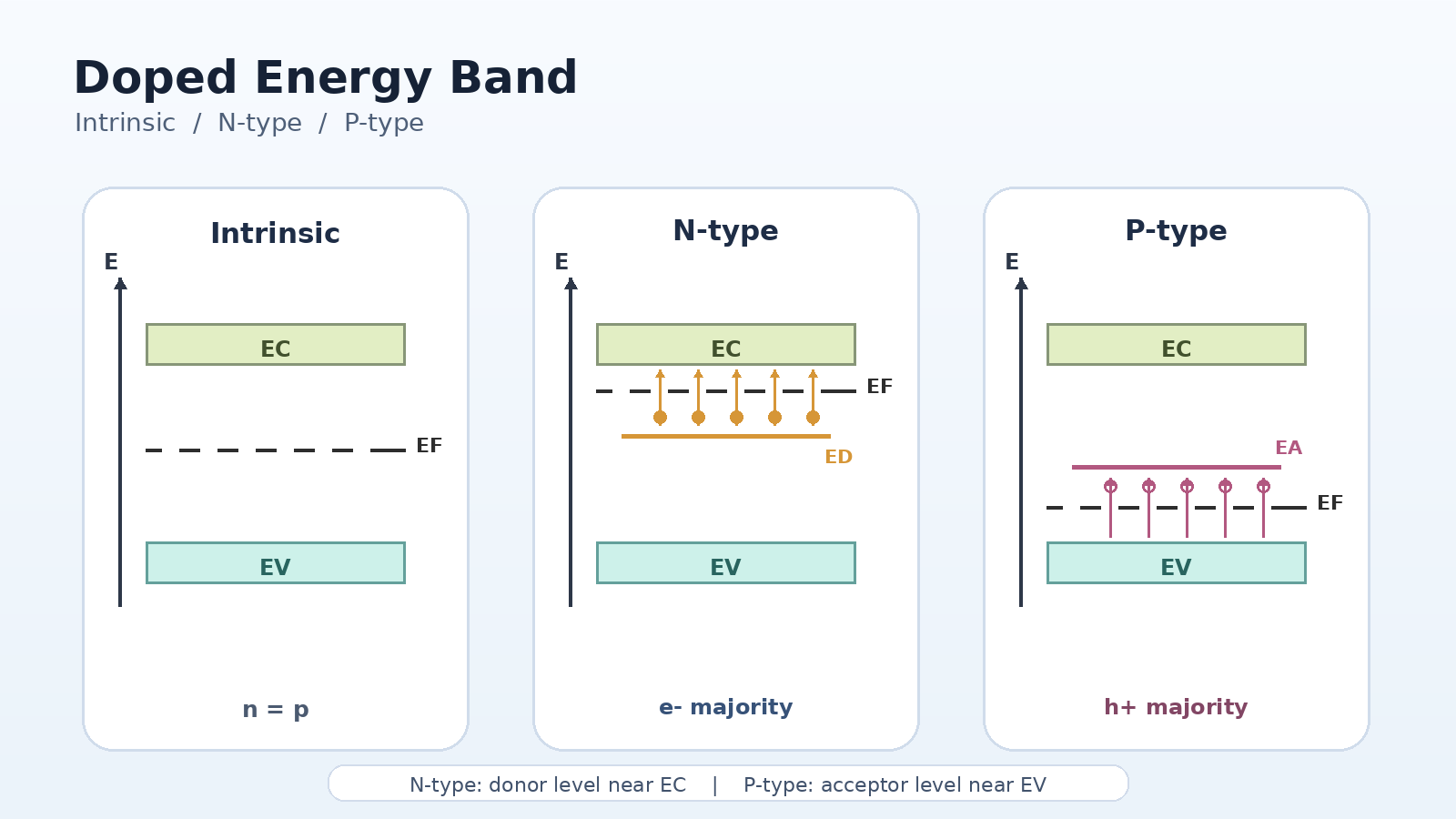

도핑은 캐리어 농도뿐만 아니라 Energy Band 구조에도 영향을 줍니다.

N형 반도체에서는 Conduction Band 바로 아래에 Donor State \( E_D \)가 생깁니다. 이 Donor State에 있는 전자는 작은 에너지만 받아도 Conduction Band로 이동할 수 있습니다.

따라서 전자 농도가 증가하고, Fermi Level은 Conduction Band 쪽으로 올라갑니다.

P형 반도체에서는 Valence Band 바로 위에 Acceptor State \( E_A \)가 생깁니다. 전자가 Valence Band에서 Acceptor State로 이동하면 Valence Band에는 정공이 생깁니다.

따라서 정공 농도가 증가하고, Fermi Level은 Valence Band 쪽으로 내려갑니다.

정리하면 다음과 같습니다.

• N-type은 \( E_C \) 아래에 \( E_D \)가 형성되고, \( E_F \)가 \( E_C \) 쪽으로 상승합니다.
• P-type은 \( E_V \) 위에 \( E_A \)가 형성되고, \( E_F \)가 \( E_V \) 쪽으로 하강합니다.

이 개념은 이후 PN Junction을 이해할 때 핵심이 됩니다.

N형과 P형이 만나면 캐리어 농도 차이 때문에 확산이 발생하고, 그 결과 공핍 영역과 내부 전기장이 형성됩니다. 이 모든 과정은 도핑과 Fermi Level 변화에서 출발합니다.

7. Carrier. 전류를 만들어내는 전하 운반자

Carrier는 반도체 내부에서 전하를 운반하여 전류를 만들어내는 입자입니다.

반도체에서 중요한 Carrier는 자유 전자와 정공입니다.

• 자유 전자는 Conduction Band에서 이동하며 음전하를 운반합니다.
• 정공은 Valence Band에서 전자가 빠져나간 빈자리이며, 양전하를 가진 입자처럼 행동합니다.

전류 방향을 이해할 때는 전자와 정공의 이동 방향을 구분해야 합니다.



\[
\text{전류 방향} = \text{정공 이동 방향}
\]



\[
\text{전류 방향} = \text{전자 이동 방향의 반대 방향}
\]

즉, 전자는 음전하를 가지므로 전자의 실제 이동 방향과 conventional current 방향은 반대입니다. 반면 정공은 양전하처럼 행동하기 때문에 정공의 이동 방향과 전류 방향은 같습니다.

이 개념은 다이오드, BJT, MOSFET의 전류 방향을 해석할 때 계속 사용됩니다.



8. Carrier Concentration과 온도 의존성

반도체의 캐리어 농도는 온도에 큰 영향을 받습니다.

온도가 올라가면 더 많은 전자가 열에너지를 받아 Valence Band에서 Conduction Band로 이동할 수 있습니다. 그 결과 Electron-Hole Pair가 더 많이 생성되고, 진성 캐리어 농도 \( n_i \)가 증가합니다.

진성 캐리어 농도는 온도에 대해 대략적으로 다음과 같은 경향을 가집니다.

\[
n_i \propto T^{3/2}\exp\left(-\frac{E_g}{2kT}\right)
\]

여기서 \( T \)는 절대온도, \( E_g \)는 Bandgap Energy, \( k \)는 Boltzmann Constant입니다.

이 식에서 중요한 점은 \( T \)가 증가하면 \( n_i \)가 증가한다는 것입니다. 특히 지수항에 온도가 포함되어 있기 때문에, 온도 변화는 캐리어 농도에 큰 영향을 줄 수 있습니다.

이 점은 반도체 소자의 신뢰성과도 연결됩니다.

고온 환경에서는 열에 의해 생성되는 캐리어가 증가하기 때문에 누설 전류가 커질 수 있습니다. 또한 도핑에 의해 의도적으로 조절한 캐리어 농도보다 열에 의해 생성되는 캐리어의 영향이 커지면 소자 동작이 불안정해질 수 있습니다.

따라서 반도체 소자에서는 전기적 특성뿐만 아니라 온도 특성도 중요하게 고려해야 합니다.

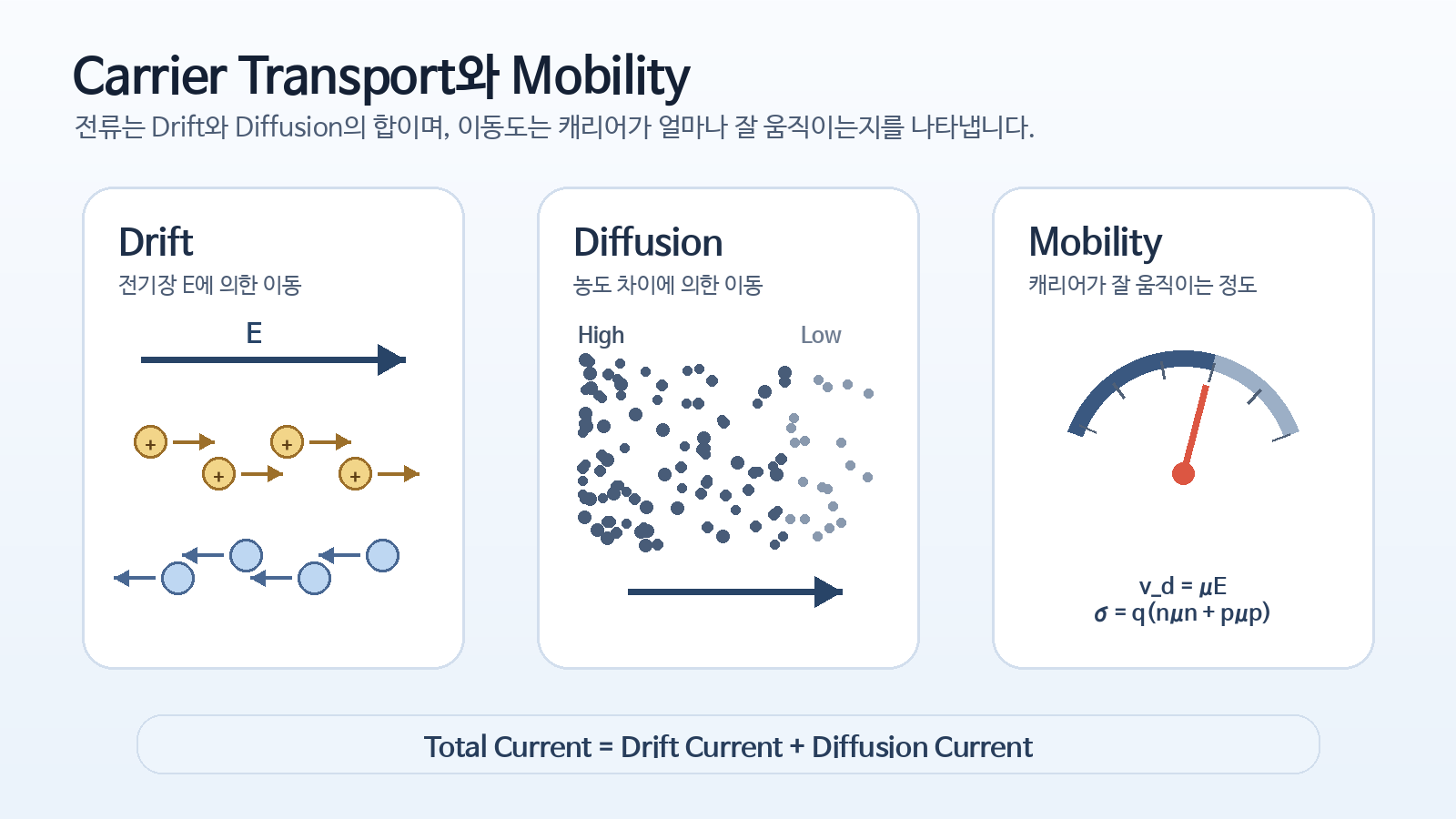

9. Carrier Transport. Drift와 Diffusion

반도체 내부에서 Carrier가 이동하는 방식은 크게 두 가지입니다.

첫 번째는 Drift이고, 두 번째는 Diffusion입니다.

두 현상은 반도체 소자에서 전류를 만드는 기본 메커니즘입니다.

9-1. Drift

Drift는 외부에서 가해진 전기장 \( E \)에 의해 Carrier가 이동하는 현상입니다.

전기장이 가해지면 정공은 전기장 방향으로 이동하고, 전자는 전기장 반대 방향으로 이동합니다. 이때 발생하는 전류를 Drift Current라고 합니다.

전자 Drift Current Density는 다음과 같이 표현할 수 있습니다.

\[
J_{n,\text{drift}} = qn\mu_nE
\]

정공 Drift Current Density는 다음과 같이 표현할 수 있습니다.

\[
J_{p,\text{drift}} = qp\mu_pE
\]

따라서 전체 Drift Current Density는 다음과 같습니다.

\[
J_{\text{drift}} = qn\mu_nE + qp\mu_pE
\]

이를 묶어서 쓰면 다음과 같습니다.

\[
J_{\text{drift}} = q(n\mu_n + p\mu_p)E
\]

여기서 \( q \)는 전하량, \( n \)은 전자 농도, \( p \)는 정공 농도, \( \mu_n \)은 전자 이동도, \( \mu_p \)는 정공 이동도, \( E \)는 전기장을 의미합니다.

이 식을 보면 Drift Current는 캐리어 농도, 이동도, 전기장에 의해 결정된다는 것을 알 수 있습니다.

즉, 전류를 크게 만들기 위해서는 캐리어 농도가 충분해야 하고, Carrier가 잘 움직일 수 있어야 하며, 전기장도 형성되어야 합니다.

9-2. Diffusion

Diffusion은 Carrier의 농도 차이에 의해 발생하는 이동입니다.

어떤 영역에는 전자가 많고 다른 영역에는 전자가 적다면, 전자는 농도가 높은 곳에서 낮은 곳으로 이동하려고 합니다. 이것은 향수가 공기 중으로 퍼지는 현상과 비슷하게 이해할 수 있습니다.

전자 Diffusion Current Density는 다음과 같이 표현할 수 있습니다.

\[
J_{n,\text{diff}} = qD_n\frac{dn}{dx}
\]

정공 Diffusion Current Density는 다음과 같이 표현할 수 있습니다.

\[
J_{p,\text{diff}} = -qD_p\frac{dp}{dx}
\]

따라서 전체 Diffusion Current Density는 다음과 같습니다.

\[
J_{\text{diff}} = qD_n\frac{dn}{dx} - qD_p\frac{dp}{dx}
\]

여기서 \( D_n \)은 전자 확산 계수, \( D_p \)는 정공 확산 계수, \( \frac{dn}{dx} \)는 전자 농도 기울기, \( \frac{dp}{dx} \)는 정공 농도 기울기를 의미합니다.

Drift가 전기장에 의한 이동이라면, Diffusion은 농도 차이에 의한 이동입니다.



9-3. Total Current

실제 반도체 소자 내부에서는 Drift와 Diffusion이 동시에 발생하는 경우가 많습니다. 따라서 전체 전류는 Drift Current와 Diffusion Current의 합으로 볼 수 있습니다.

전자 전류 밀도는 다음과 같습니다.

\[
J_n = qn\mu_nE_x + qD_n\frac{dn}{dx}
\]

정공 전류 밀도는 다음과 같습니다.

\[
J_p = qp\mu_pE_x - qD_p\frac{dp}{dx}
\]

따라서 전체 전류 밀도는 다음과 같습니다.

\[
J = J_n + J_p
\]

\[
J = qn\mu_nE_x + qp\mu_pE_x + qD_n\frac{dn}{dx} - qD_p\frac{dp}{dx}
\]

즉, 전체 전류는 다음과 같이 정리할 수 있습니다.

\[
J = J_{\text{drift}} + J_{\text{diff}}
\]

이 개념은 PN Junction에서 매우 중요합니다.

PN Junction이 형성되면 처음에는 N형 영역의 전자와 P형 영역의 정공이 농도 차이에 의해 서로 반대편으로 확산됩니다. 이 과정에서 공핍 영역이 만들어지고, 내부 전기장이 형성됩니다.

이후 내부 전기장에 의해 Drift가 발생하며, 열평형 상태에서는 Diffusion과 Drift가 균형을 이루게 됩니다.

따라서 PN Junction의 기본 동작은 Carrier Transport 관점에서 이해할 수 있습니다.



10. Mobility. Carrier가 얼마나 잘 이동할 수 있는가

Mobility, 즉 이동도는 전기장이 가해졌을 때 Carrier가 얼마나 잘 이동할 수 있는지를 나타내는 값입니다.

이동도는 반도체 소자의 성능과 직접적으로 연결됩니다.

기본 관계식은 다음과 같습니다.

\[
v_d = \mu E
\]

여기서 \( v_d \)는 Drift Velocity, \( \mu \)는 Mobility, \( E \)는 Electric Field입니다.

이 식은 같은 전기장이 가해졌을 때 이동도가 클수록 Carrier가 더 빠르게 이동한다는 의미입니다. 따라서 이동도가 높은 재료는 고속 소자나 고주파 소자에 유리할 수 있습니다.

전자와 정공에 대해 각각 쓰면 다음과 같습니다.

\[
v_{d,n} = \mu_n E
\]

\[
v_{d,p} = \mu_p E
\]

여기서 \( v_{d,n} \)은 전자의 Drift Velocity, \( v_{d,p} \)는 정공의 Drift Velocity입니다.



10-1. 이동도를 낮추는 요인

이동도를 낮추는 대표적인 요인은 두 가지입니다.

첫째, Lattice Scattering입니다.

온도가 올라가면 결정 격자의 진동이 커집니다. Carrier는 결정 내부를 이동하면서 격자 진동에 의해 산란될 수 있습니다. 따라서 온도가 높아질수록 Lattice Scattering이 증가하고, 이동도는 감소하는 경향을 보입니다.

둘째, Impurity Scattering입니다.

도핑 농도가 높아지면 결정 내부에 불순물 이온이 많아집니다. 이 불순물 이온들은 Carrier의 이동을 방해할 수 있습니다. 따라서 도핑 농도가 높아질수록 Impurity Scattering이 증가하고, 이동도는 감소할 수 있습니다.

여기서 중요한 점은 도핑이 항상 좋은 방향으로만 작용하지는 않는다는 점입니다.

도핑을 하면 캐리어 농도는 증가하지만, 도핑 농도가 너무 높아지면 이동도가 감소할 수 있습니다. 결국 소자 설계에서는 캐리어 농도와 이동도 사이의 균형을 고려해야 합니다.

전도도 \( \sigma \)는 캐리어 농도와 이동도의 영향을 함께 받습니다.

\[
\sigma = q(n\mu_n + p\mu_p)
\]

저항률 \( \rho \)는 전도도의 역수입니다.

\[
\rho = \frac{1}{\sigma}
\]

따라서 도핑을 통해 \( n \) 또는 \( p \)를 증가시키면 전도도 \( \sigma \)는 커질 수 있습니다. 하지만 도핑 농도가 너무 높아져 이동도 \( \mu \)가 감소하면, 단순히 캐리어 농도만으로 소자 특성을 설명하기 어렵습니다.



10-2. 포화 속도

전기장이 약한 영역에서는 Carrier의 속도가 전기장에 거의 비례합니다.

\[
v_d = \mu E
\]

하지만 전기장이 매우 강해지면 Carrier 속도가 계속 증가하지 않고 일정한 값에 가까워집니다. 이 현상을 Saturation Velocity, 즉 포화 속도라고 합니다.

포화 속도는 보통 \( v_{\text{sat}} \)로 표현합니다.

\[
v_d \rightarrow v_{\text{sat}}
\]

즉, 높은 전기장 영역에서는 \( v_d = \mu E \) 관계가 계속 유지되지 않고, Carrier 속도가 \( v_{\text{sat}} \)에 가까워집니다.

포화 속도는 고속 소자에서 중요한 의미를 가집니다.

전기장을 아무리 크게 걸어도 Carrier 속도가 무한히 증가할 수는 없기 때문입니다. 따라서 포화 속도는 반도체 소자가 낼 수 있는 속도의 한계를 결정하는 요소 중 하나입니다.



11. 소자와 공정 관점에서의 연결

이번 1주차 내용은 반도체 소자와 공정을 이해하는 데 계속 사용되는 기반입니다.

\( \text{Si} \)와 \( \text{SiO}_2 \)의 특성은 MOSFET 구조와 Gate Oxide 공정으로 연결됩니다.
Energy Band와 Fermi Level은 PN Junction, MOSCAP, MOSFET의 Threshold Voltage를 이해하는 데 필요합니다.
Doping은 Source/Drain 형성, Well 공정, 채널 특성 조절과 연결됩니다.
Carrier Transport는 다이오드 전류, 누설 전류, 접합 특성, 소자 동작 원리와 연결됩니다.
Mobility는 MOSFET의 전류 구동 능력과 고속 동작 특성에 직접적인 영향을 줍니다.

특히 공정 엔지니어 관점에서는 도핑 농도, 열처리, 산화막 품질, 계면 상태 같은 요소가 결국 소자의 전기적 특성으로 나타난다는 점이 중요합니다.

예를 들어 도핑 농도를 조절하면 다수 캐리어 농도가 바뀌고, 이는 전도도와 저항률에 영향을 줍니다.

\[
\sigma = q(n\mu_n + p\mu_p)
\]

\[
\rho = \frac{1}{q(n\mu_n + p\mu_p)}
\]

또한 도핑은 Fermi Level의 위치를 바꾸고, 이는 PN Junction이나 MOS 구조에서 전위 장벽, 공핍 영역, 문턱전압을 이해하는 데 중요한 출발점이 됩니다.

소자 엔지니어 관점에서는 Energy Band와 Carrier Transport를 통해 전류가 왜 흐르고, 왜 막히고, 왜 특정 조건에서 누설이 증가하는지를 설명할 수 있어야 합니다.

따라서 반도체 기초 물성은 단순한 이론이 아니라, 실제 소자와 공정을 해석하기 위한 공통 언어라고 할 수 있습니다.



12. Insight

1주차에서는 반도체를 이해하기 위한 가장 기본적인 물성들을 정리했습니다.
이번 주차에서 다룬 \( \text{Si} \), Energy Band, Fermi Level, Doping, Carrier, Drift, Diffusion, Mobility는 앞으로 PN Junction, MOSCAP, MOSFET, 반도체 공정을 공부할 때 계속 다시 등장할 개념입니다.
특히 Fermi Level, Doping, Drift와 Diffusion은 소자 동작 원리를 설명할 때 매우 중요합니다. 따라서 단순히 수식이나 숫자를 외우기보다는, 각 개념이 소자와 공정에서 어떤 의미를 가지는지 연결하면서 이해하는 것이 중요하다고 생각합니다.
다음 주차에서는 이번에 정리한 기초 물성을 바탕으로 반도체 소자 구조와 동작 원리를 더 깊게 공부해보겠습니다.
