[산업 분석] 웨이퍼가 없다. SK하이닉스 "2030년까지 공급 20% 이상 부족"

1. 들어가며 : GTC 2026에서 나온 경고

엔비디아의 연례 개발자 컨퍼런스 GTC 2026 현장에서 최태원 SK그룹 회장이 기자들과 만났습니다.
그 자리에서 나온 말이 인상깊습니다.



"공급 부족 문제는 웨이퍼 부족에서 비롯된다. 추가 확보에 최소 4~5년이 걸리는 만큼, 2030년까지 업계 전반의 공급이 20% 이상 부족할 수 있다."



공급망의 물리적 한계를 구체적인 수치로 나타낸 발언입니다.

GTC 2026에서의 최태원 회장과 젠슨황 CEO. 출처 : SK 하이닉스 뉴스룸



2. 왜 웨이퍼인가? — 병목의 시작점

반도체 공급 부족 하면 흔히 장비 부족이나 팹 건설 속도를 먼저 떠올립니다. 그런데 이번에 언급된 병목은 그보다 더 앞단, 웨이퍼였습니다.

웨이퍼는 반도체 칩의 원판입니다. 모든 반도체는 웨이퍼 위에 회로를 새겨 만들어집니다. 그런데 HBM은 일반 D램 대비 훨씬 많은 웨이퍼를 소비합니다.
HBM은 D램 칩 여러 장을 수직으로 쌓아 올린 구조입니다. 예를 들어 HBM3E 12단 제품은 D램 다이(Die) 12개를 하나의 패키지에 통합합니다. 같은 용량의 일반 D램보다 웨이퍼 투입량이 수 배 많을 수밖에 없는 구조입니다.

AI 서버 수요가 폭발하면서 HBM 주문이 급증했고, 이는 곧 웨이퍼 수요의 급증으로 이어졌습니다. 그런데 웨이퍼 공급은 수요처럼 빠르게 늘릴 수 없습니다.

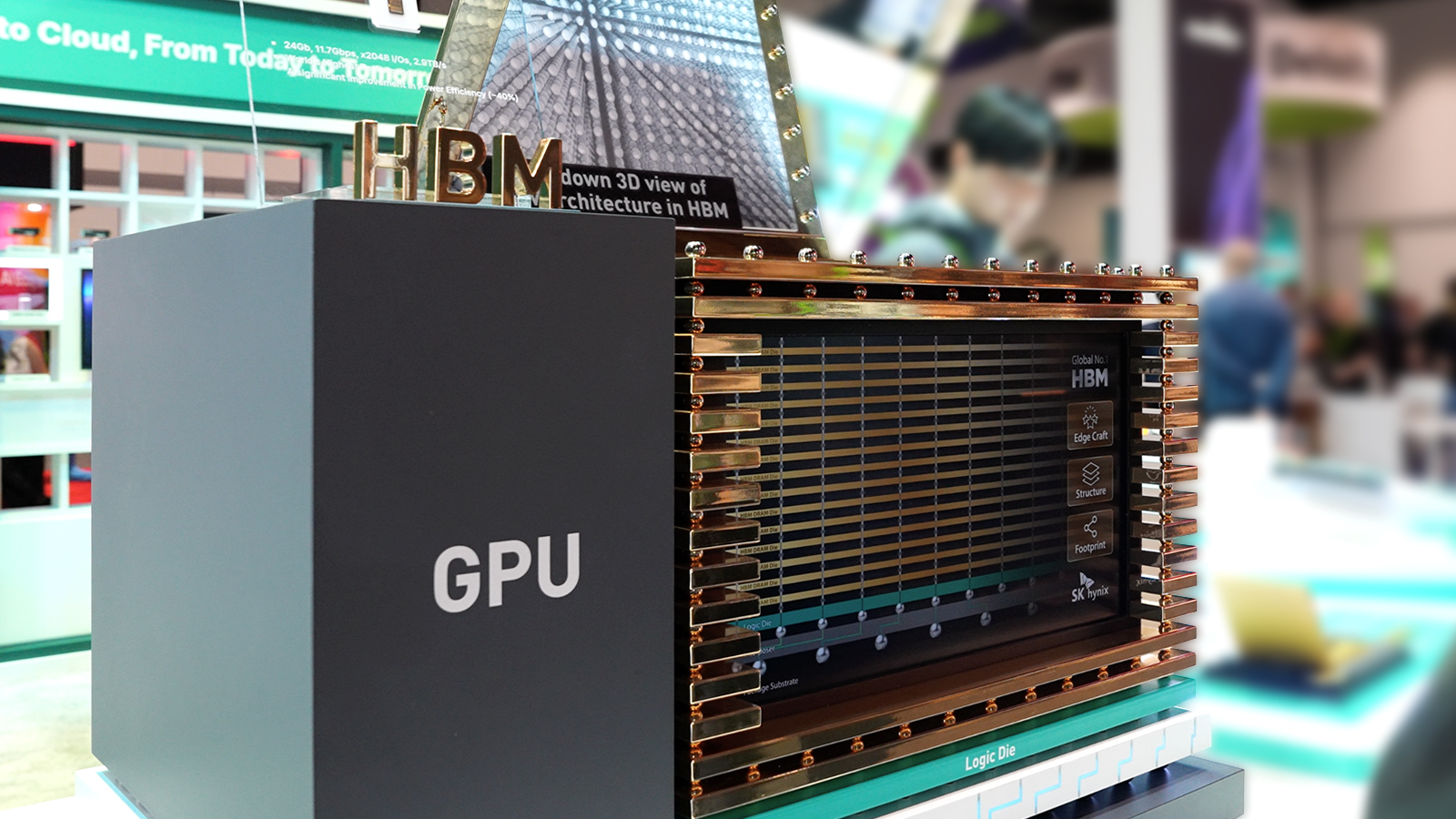

100만배 확대한 HBM4 모형. 출처 : SK 하이닉스 뉴스룸



3. 공급을 늘리기 어려운 이유 — 복합 병목

웨이퍼 공급 확대가 어려운 이유로 단순히 시간만을 언급하지 않았습니다. 전력, 건설 능력, 용수까지 동시에 부족하다는 것입니다.

반도체 팹 하나를 짓는 데 필요한 인프라를 생각해보면 이 말이 실감됩니다.

• 전력 : 최신 팹은 소도시 하나에 맞먹는 전력을 소비합니다. AI 데이터센터 붐과 동시에 팹 증설이 진행되면서 전력망 수용 한계가 현실적인 장벽이 되고 있습니다.
• 건설 능력 : 클린룸 설계·시공은 고도로 전문화된 영역으로, 숙련된 인력과 자재 공급이 동시에 필요합니다. 전 세계적으로 팹 건설이 동시다발적으로 진행되면서 이 역량 자체가 병목이 됐습니다.
• 용수 : 반도체 세정 공정에는 초순수가 대량으로 필요합니다. 팹 입지 선정에서 용수 확보 가능 여부가 핵심 조건 중 하나인 이유입니다.

이 세 가지 인프라가 동시에 제약으로 작용하고 있는 상황에서, "웨이퍼를 더 빨리 만들겠다"는 말로 해결될 문제가 아닙니다. 최태원 회장이 "단기간에 갑자기 늘리는 건 물리적으로 불가능하다"고 잘라 말한 배경입니다.



4. SK하이닉스의 대응 방향

1. 해외 생산보다 한국 집중
   SK 하이닉스는 현재로서는 생산 기반이 구축된 한국에 집중하고 있다는 입장을 밝혔습니다. 해외 생산 가능성은 열어두되, 이미 인프라가 갖춰진 곳에서 먼저 대응하겠다는 전략입니다.


2. D램 가격 안정화 방안 예고
   SK 하이닉스는 D램 가격 안정화를 위한 새로운 계획을 조만간 발표할 것이라고 밝혔습니다. AI용 HBM 공급에 집중하면서 일반 D램 공급이 줄어들고 가격이 오르는 것에 대한 시장의 우려를 의식한 발언입니다.



5. 시장의 반응

KB증권은 GTC 2026 직후 SK하이닉스 리포트를 통해 웨이퍼 생산능력 제약을 고려하면 메모리 공급 부족이 2030년까지 지속될 수 있다는 전망에 동의하며, 2026년 SK하이닉스 영업이익을 전년 대비 275% 급증한 177조원으로 추정했습니다. D램 부문에서 3배, 낸드 부문에서 14배 성장을 예상한 수치입니다.

증권사가 이런 전망을 내놓는다는 건, 단순한 전망이 아니라 메모리 반도체 수급 구조 자체가 그 방향을 가리키고 있다는 의미이기도 합니다.



6. Insight

이번 GTC에서 인상 깊었던 건, 부족의 원인을 정확하게 짚었다는 점입니다. 칩 수요가 늘었으니 칩을 더 만들면 된다는 단순한 이야기가 아니라, 칩을 만들기 위한 원판인 웨이퍼부터, 그걸 만들기 위한 전력·용수·건설 인프라까지 모두가 동시에 병목이라는 구조적 진단이었습니다.



이제는 SSD역시 HBM처럼 적층 구조로 만들게 된다는데, 그렇다면 웨이퍼가 더더욱 많이 필요할 것 같고, 이러한 고성능 칩의 수요가 늘어갈텐데 웨이퍼 제조속도가 이를 따라갈 수 있을지 의문입니다. 앞으로 이런 일이 더 빈번하게 발생할 것 같다는 개인적인 생각을 해보았습니다.

 반도체 공정을 처음 공부하면 마주하는 것이 실리콘 잉곳입니다. 잠깐 언급하며 초크랄스키(CZ)법에 대해 배우고 다른 공정의 기술적인 부분을 배우곤 하는데, 이번 사례는 기술 이전에 물리적 인프라 역시 중요하다는 것을 알려줍니다. 특히나 반도체는 글로벌 협업이 중요하다는 사실을 다시 한번 상기시켜주는 사례인것 같습니다.
2030년이 얼마 남지 않은 지금, 이 공급 병목이 어떻게 해소될지 지켜봐야겠습니다.

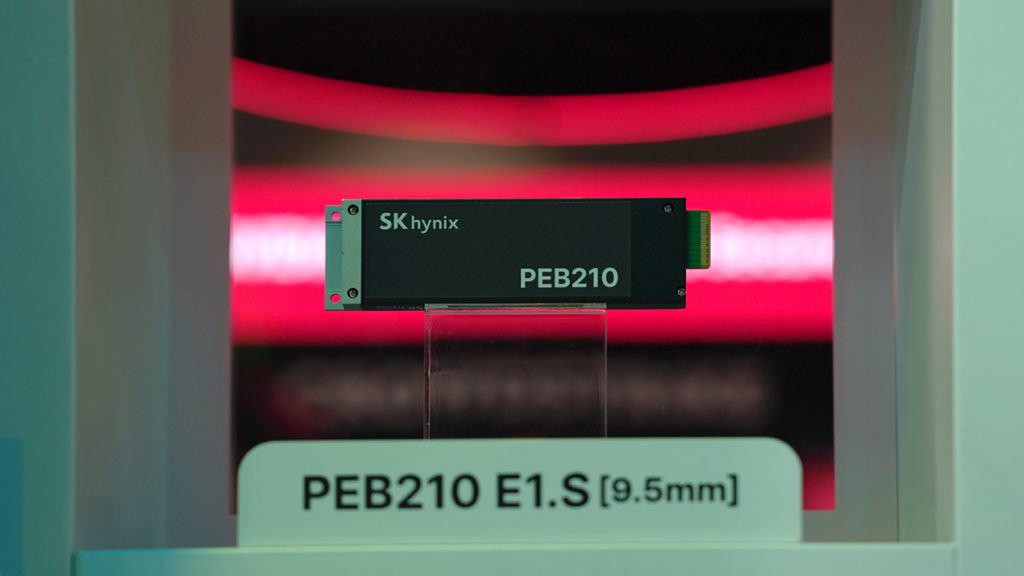

SK 하이닉스의 대용량 eSSD. 출처 : SK 하이닉스 뉴스룸
